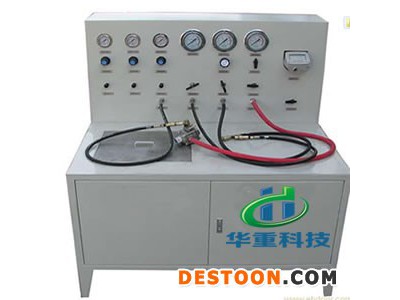

双工位电磁阀试验台 概述 1、该设备是我公司按照内燃机有限公司的技术要求设计生产的。 试验台能满足十多种电磁阀的试验要求，并且能双工位同时工作而互不响。设备带有0-150V直流电压输出接口，可满足大10A的直流需求。是110V直流电源供电设备的理想实验，装置有良好的性能价格比。 2、设备名称：《双工位电磁阀试验台》 型号：HZLYY-01； 3、该设备适用于机车各种电磁阀的综合试验； 4、设备带有0-150V/10A直流输出，可满足一般直流供电设备的电源需求； 5、设备的安装、调试由供方完成，初次试验由供方指导需方共同完成； 6、使用前请仔细阅读本说明书； 二、使用条件 1、海拔高度不超过2000米； 2、环境温度：0℃~+40℃； 3、装置停止使用期间，环境温度不低于－10℃； 4、相对湿度不大于85％； 5、电网进线电压波动不大于±5％，波形跨度不大于±10％； 6、在没有导电、易燃、易爆的尘埃,没有腐蚀金属和破坏绝缘的气体和蒸气场合使用； 7、在无强烈震动和冲击的室内使用。 三、主要结构组成 1、试验台柜壳 2、空气减压过滤装置 3、数字式参数显示仪表 4、直流调压器 5、被试件接口 6、电磁阀夹具 　 四、主要技术参数 1、额定输入电压： AC220V 50Hz 2、额定输出电压：DC0～150V； 3、额定输出电流：DC10A 9、工作压力：1.5Mpr 五、检测数据技术参数 序号 数据名称 数据量程 数据精度 备注 1 电磁阀动作电压 DC0—135V ±0.5% 2 电磁阀动作电流 DC0—5A ±0.5% 3 电磁阀维持电压 0—135V ±0.5% 4 电磁阀气密性能 0—1000Kpr ±0.5％ 5 电磁阀开通能力 6 六、使用说明 1、开机：闭合总电源断路器、面板上电源指示灯发光指示；电源电压表指示正常。 2、闭合1#（2#）工位电源断路器，右旋电钥匙开关，相应工位电源灯亮， ， 3、连接好要试验的工件； 4、选择试验类型：（试验1试验II，试验III） 把调压器选到较小的位置（使直流电压在50V以下） (1)打开被试阀开关，（旋钮开关在On位置）； (2）缓慢右旋调压器旋钮，观察电磁阀闭合时的电压和电流。 (3)观察进口压力和出口压力； (4)气密性试验 关闭被试阀开关； 记住进口压力表示值，确定试验时间；待试验时间到后，看进口压力表示值的变化。 　六、维护与保养 1、设备出现故障后应由电气、自动化测控专业人员查明原因、排除故障后才能再次开机试验或与我公司联系； 2、设备长期不用时应将所有电源开关断开；做好防水、防潮、防雷击、防腐蚀、防尘埃等措施。
