技术简介：
本专利针对摩托车离合器存在的问题，那就是换档冲击大，起步不稳，手把力值高，提出了一种解决方案，即在从动齿轮内设置多级缓冲弹簧，还有倾斜面结构。通过缓冲弹簧来实现多级缓冲，并且配合中心套组件的倾斜面设计，以此动态调节轴向压力，进而降低离合器分离力值，最终提升换档平顺性以及起步稳定性。
关键词：离合器缓冲结构,倾斜面减力设计
这一发明所属范畴是摩托车零部件技术领域，其确切来说是一种摩托车离合器总成。
背景技术：
在发动机之上，离合器属于重要的零部件，其主要作用是传递以及切断从曲轴而至主副轴的扭矩，并且要确保摩托车起步的时候平稳。随着发动机排量还有性能持续得到提升，离合器的外观尺寸被做得越来越大，离合器弹簧的分离力值也变得越来越大，而且，因为曲轴与主副轴之间扭矩的传递主要依靠齿轮传动，在齿轮啮合过程中容易产生齿轮撞击声响，容易出现摩托车无法平稳起步、手把力值大这样的问题，进而降低了用户的使用体验。
技术实现要素：
3. 本实用新型有着这样的意图，要去提供一种摩托车离合器总成，其目的在于解决现有技术里因为离合器自身结构致使的换档所产生的冲击比较大，起步显得不够平稳，包括手把力值大等一系列问题。
4. 本实用新型所提供的基础方案为：存在一种摩托车离合器总成，其涵盖离合器外罩、中心套组件以及摩擦盘，在离合器外罩的外端面上设置了从动齿轮；其中，于从动齿轮之上设有安装槽，在该安装槽内设有缓冲弹簧，此缓冲弹簧与离合器外罩的外端面相接触。
5. 离合器外罩的内部设有中心套组件，该中心套组件由离合器中心套，还有离合器摩擦片及离合器盖板共同构成，离合器中心套的相对内侧边缘地方设有第一倾斜面模样，并且离合器盖板位于靠近内部的那端里面边缘设有和第一倾斜面形成适配对应状态体现的第二倾斜面。
6.基础方案有着这样的有益效果：在本方案里，于从动齿轮内设置了缓冲弹簧，之后，缓冲弹簧与离合器外罩的外端面相接触，进而传递力矩，同时，离合器中心套的第一倾斜面以及离合器盖板上第二倾斜面有所设置，这能够在发动机加速进程中增大中心套组件的轴向压力，在发动机减速换档的过程中减小中心套组件的轴向压力，这样一来就能够有效地降低离合器分离力值，进而可以保证摩托车实现平稳起步。
7. 优选方案一：这就是对基础方案的优选，缓冲弹簧涵盖了多种有着不同力值的缓冲弹簧。有益效果：在本方案里，多种有着不同力数值的缓冲弹簧的设定能够造就多级缓冲，进而达成更好的缓冲成效，保障摩托车的平稳起步。
优选方案二是，作为优选方案一的进一步优选选项，安装槽设有六个，缓冲弹簧包含三种具有不同力值的缓冲弹簧，这三种不同力值的缓冲弹簧依序彼此先后相隔一定距离，交替着设置于安装槽之内。其有益之处在于，通过采取这种相互交替间隔设置的方式，能够确保缓冲弹簧和离合器外罩之间压力得以均匀分布，进而防止出现离合器外罩出现那种局部磨损程度不一致的偏磨情况。
9. 优选的第三种方案：于作为从基础方案到优选方案二当中任何一个方案的那种优选而言，离合器盖板的外部端面之上是设有摩擦块的，摩擦盘和摩擦块是相对设置的，并且摩擦盘远离摩擦块的那个端面是设有压缩弹簧之情况的，摩擦盘能够沿着压缩弹簧的轴向方向而执行移动操作。有着这样的有益效果：在本方案的情形之下，离合器当处于分离过程的时候，摩擦块跟摩擦盘相互发生接触进而产生摩擦力这种状况，这可致使中心套组件的转速出现降低情况、传递扭矩也产生减小效果，借此来达成减小换档冲击的目标。
10.第四个被优选出来的方案是：它是第三个优选方案进一步优选后的结果，在其中，第一倾斜面以及第二倾斜面上设置了三组这样的情形。对某些方面来讲，是有益的。
效果：在本方案里，存在三组，这三组之中，第一倾斜面以及第二倾斜面的设置，能够有效地减小离合器分离力值。
其一，有优选方案五，此为本优选方案四的进一步优选，在离合器外罩与从动齿轮之间，设置了碟形弹簧，还设置了碟形弹簧垫片。其二，具有这般有益效果，在本方案里，碟形弹簧以及碟形弹簧垫片的设置，是能够提高缓冲效果的。
12. 优选方案六：其为优选方案五进一步的优选，在这一方案里，离合器摩擦片包含七片主动摩擦片，还包含六片从动摩擦片，七片主动摩擦片以及六片从动摩擦片彼此间隔设置，它们设置在离合器中心套之上。
附图说明

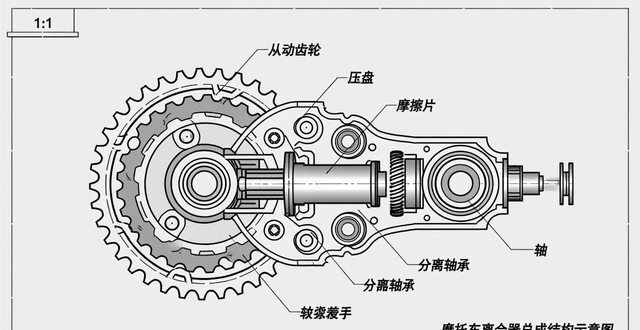

13. 一种摩托车离合器总成实施例的整体结构示意图，是本实用新型的，图1展示的便是它。
14.图2为本实用新型从动齿轮结构示意图；
15.图3为本实用新型中心套结构示意图；
16.图4为本实用新型离合器盖板结构示意图。
具体实施方式
17.下面通过具体实施方式进一步详细说明：
说明书附图里的附图标记含有，离合器外罩1，中心套组件2，摩擦片3，离合器轴套4，从动齿轮5，主动摩擦片7，从动摩擦片8，离合器盖板9，缓冲弹簧a10，缓冲弹簧b11，缓冲弹簧c12，摩擦块13，压缩弹簧14，蝶形弹簧15，碟形弹簧垫片16，第一倾斜面17，第二倾斜面18。
19.实施例大致像附图1呈现的那样：有一种摩托车离合器总成，它有离合器外罩1，再有中心套组件2，还有摩擦盘，离合器外罩1的中心位置设有离合器轴套4，离合器外罩1的外端面安排着从动齿轮5，中心套组件2放置在离合器外罩1的里头。
从动齿轮 5 上面设有安装槽，安装槽当中设有多种不同力值的缓冲弹簧 a10，缓冲弹簧 a10 跟离合器外罩 1 的外端面相接触，离合器外罩 1 与从动齿轮 5 之间设置有碟形弹簧以及碟形弹簧垫片 16；具体来讲，安装槽在从动齿轮 5 上圆周间隔设置有六个，缓冲弹簧 a10 包含三种不同力值的缓冲弹簧，分别是缓冲弹簧 a10、缓冲弹簧 b11 还有缓冲弹簧 c12，三种不同力值的缓冲弹簧相互交替间隔设置在安装槽内，如图 2 所示。
21. 离合器外罩1的内部设置有中心套组件2，中心套组件2包含离合器中心套，还包含离合器摩擦片以及离合器盖板9，离合器中心套的内端面设有第一倾斜面17，就如同图3所展示的一样，离合器盖板9的内端面设有与第一倾斜面17相匹配的第二倾斜面18，恰似图4呈现的那般。离合器摩擦片涵盖七片主动摩擦片7以及六片从动摩擦片8，七片主动摩擦片7和六片从动摩擦片8彼此间隔地设置在离合器中心套上。
设置在离合器盖板9外端面的是摩擦块13，与之相对的是摩擦盘，远离摩擦块13的摩擦盘端面设有压缩弹簧14，摩擦盘能够沿着压缩弹簧14轴向移动。在本实施例当中，第一倾斜面17以及第二倾斜面18设置了三组，摩擦盘被设置在与所对应的摩擦块13相关的右装饰盖上。
23.具体的实施过程情况是这样的：在本实施例当中的摩托车离合器总成，特别适用于那种手动湿式的摩托车。当进行使用的时候，在发动机处于加速这个过程的时候，离合器中心套与离合器盖板9会产生瞬时的转速差，进而致使离合器盖板9顺着倾斜面朝着里面挤压，这样一来就增加了中心套组件2之间的轴向压力；而当发动机处于减速换档这个过程当中，离合器中心套与离合器盖板9由于瞬时转速差，离合器盖板9会顺着倾斜面向外移动，如此便减小了中心套组件2之间的轴向压力，还降低了离合器摇臂分离力值。
24. 仅是以上所说这些才是本实用新型相关实施的一些具体情况，就其里关于方案内属于公知部分有的具体构建结构以及特性等这一类基本知识状况呢此地并没有去作过多叙写，所属那个领域当中普通等级的技术工作员工在实际领域那是尽人知道关于在申请开始日期或者具备优先进项权利日期的最早之前时段里面实用新型本身它的所属整个技术范围之内全部存在的一般普适技术见解还有看法，而且呢能够获取得到该技术领域里所有的已经先前存在的技术内容，并且还具备使用该特定日期之前阶段常态化实验能够适用的手段这样方面实际操作的能力，在所属这个领域普通技术工作员工能够在当前本申请给予的相应的启发引导之下，再去结合自己本身个人实际具备的能力来对本方案进行完善并且实施落位，一些比较典型的属于公认知情了解范围内的构建结构或者公认知情知晓范围内的方法方式不应该成为是所属这个领域普通技术工作员工在进行实施本申请过程中的阻碍因素。需要明确指出的是，针对本领域行业之中的技术人员而言，当他们处于不脱离本实用新型所具备结构这一限定条件之下时，仍旧能够作出若干种形式的变形以及部分改进之处，而这些经过变形与改进之后的情况，同样是应当被视作为本实用新型所涵盖的保护范围之内的，并且，所有的这些情形皆是绝对不会对本实用新型顺利实施相应方案时所产生的效果以及该专利所具备的实用性造成任何影响的。另外，本申请所要求获取的保护范围，其具体界定应当是以该申请中权利要求所明确阐述的内容作为确切依据的，与此同时，说明书里面所详细记载的具体实施方式等相关内容，是能够被用来对权利要求所涉及的具体内容进行合理阐释与说明的。
技术特征：
一种用于摩托车的离合器总成，它包含离合器外罩，还有中心套组件以及摩擦盘，离合器外罩的外端面那儿设置着从动齿轮，其特征体现为，从动齿轮上面设有安装槽，安装槽里面设有缓冲弹簧，这个缓冲弹簧和离合器外罩的外端面相接触，离合器外罩的内部设置着中心套组件，中心套组件涵盖离合器中心套，还有离合器摩擦片以及离合器盖板，离合器中心套的内端面设有第一倾斜面，离合器盖板的内端面设有跟第一倾斜面相匹配的第二倾斜面。对于权利要求1所讲的摩托车离合器总成，其特点是，缓冲弹簧是包含多种不同力值的缓冲弹簧。对于权利要求2所描述的摩托车离合器总成，其中，安装槽有六个，缓冲弹簧具体是三种不同力值的，这三种不同力值的缓冲弹簧相互交替间隔着被设置在安装槽内。依据权利要求1至3当中任意一项所描述的摩托车离合器总成，其具备这样的特征，即：在这个离合器盖板的外端面上，设置有摩擦块，摩擦盘与该摩擦块呈相对设置的态势，并且在摩擦盘远离摩擦块的那个端面上，设有压缩弹簧，摩擦盘能够沿着压缩弹簧的轴向进行移动。依据权利要求4所描述的摩托车离合器在总成，其具备这样的特征，设置有三组第一倾斜面与第二倾斜面。6.对于权利要求5提及的那件摩托车配件离合器总成，我们能知晓重要特征在于，在离合器外罩与从动齿轮之中安排地存在着碟形弹簧以及碟形弹簧垫。7.就按权利要求6所讲的摩托车离合器总成来说，比较独特之处在于，那套离合器摩擦片中具有七片名为主动摩擦片的部件，还有六片叫做从动摩擦片的部件，这七片主动摩擦片和六片从动摩擦片是相互间隔开来放置到离合器中心套上边的。
技术总结
本本实用新型涉及及摩托车零部件件技术领域，为求求解决现有技术术里存在的问题题，像由于离合合器自身结构构有的换档冲冲击大情况，和和起步不平稳稳的状况，以及及手把力值大大这样的问题题，经由上述情情况这才提供了了一种摩托车车离合器总成成，它包含离合合器外罩、中中心套组件和和摩擦盘，离合合器外罩的外外端面设置着着从动齿轮；这这里面：从动动齿轮上面设设有安装槽，安安装槽当中有有缓冲弹簧，缓缓冲弹簧跟离离合器外罩的的外端面相接接触；离合器器外罩内部设设置中心套组组件，中心套套组件涵盖离离合器中心套套、离合器摩摩擦片和离合合器盖板，离离合器中心套套的内端面拥拥有第一倾斜斜面，离合器器盖板的内端端面拥有跟第第一倾斜面相相适配的第二二倾斜面。二倾斜面。二倾斜面。
技术研发人员：张春洲 周照强
受保护的技术使用者：重庆宗申发动机制造有限公司
技术研发日：2022.07.07
技术公布日：2022/9/26
