有种收获机, 外国的收获机尤其如此, 它有处于折叠状态的割台。那割台为何要做成折叠状态呢? 主要是为了方便在道路上行走才这样考虑的。
一般而言, 国外的联合收获机割台宽度较大, 像某些玉米收获机割台行数多达24行, 如此一来, 在其处于行走状态时, 鉴于道路宽度存在限制, 割台要全部展开是不切实际的, 所以技术人员把割台设计成可进行折叠的。
选玉米收获机折叠割台作为例子, 此篇文稿着重来讲折叠割台结构的构成, 以及液压控制系统运作的原理。
NEW DRAGON GT HEAD玉米收获机折叠割台
折叠割台结构组成
折叠式玉米割台的主要构成部件, 跟传统玉米割台是相类似的, 这其中主要涵盖了割台体框架, 还有摘穗单元, 以及喂入搅龙, 另外还有液压系统和传动装置等。
1. 割台体框架
折叠割台通常是由一个主框架、两个折叠框架构成的, 折叠玉米割台因多框架连接, 所以比普通割台多两套连杆机构, 摘穗装置分布在这三个框架上, 两个折叠框架配置摘穗装置的个数通常是一样的, 像12行玉米折叠割台，主框架上安排6组摘穗装置, 另外两个折叠框架各自安排3组摘穗装置。
玉米收获机折叠割台
2. 喂入搅龙
与传统玉米割台比, 折叠割台的喂入搅龙是分段的, 各段搅龙连接处有传递动力的支撑装置, 主框架和两个折叠框架的动力通过花键轴和花键套或离合装置传递。国外玉米折叠割台有利用液压传动实现分段单独传动的应用。
3. 液压控制系统
折叠割台的液压系统, 设有一套不同于传统割台单纯控制割台高度升降的特有的液压控制系统。此液压控制系统, 具备把割台从折叠状态转变为运转状态的作用, 同时也拥有将割台从运转状态转变为折叠状态的功能。
勇猛玉米收获机折叠割台

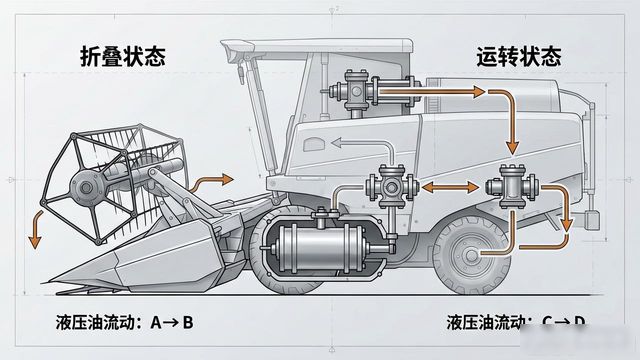

液压控制系统工作原理
折叠割台的液压系统, 比传统割台多出一套液压控制系统。这套液压控制系统, 可不是传统意义上, 单纯控制割台高度升降的那种控制系统。它的功能, 还涵盖把割台从折叠状态转变为工作状态, 或者从工作状态转变为折叠状态。
液压控制系统启动进入工作状态时, 液压油顺着特定的油路, 注入分流阀中去, 分流阀会把液压主路里的液压油, 平均地供应到两个油缸之内, 借此推动两个液压油缸活塞杆产生运动, 与此同时带动割台上的连杆机构动起来, 连杆机构进而带动折叠部分展开。
当活塞杆抵达极限位置之际, 折叠部分全然展开, 与此同时, 双作用油缸能够把折叠部分锁定于工作位置, 以此确保割台工作之时不会出现分离的情况。作业告终之后, 割台折叠部分借助液压油缸予以折叠收起, 得以便利道路行走。
折叠割台连杆机构
分流阀和行程开关是液压控制系统的核心部件。
分流阀具备这样的功能, 那就是通过同一个元件, 这个元件会向两个执行元件供应油液, 这里说的两个执行元件在本文里指的是主回路中的两个液压油缸, 供应的油液流量是相同的, 也就是等量分流, 或者呢, 会按照一定比例向这两个执行元件供应油液, 也就是比例分流, 最终达成两个执行元件的速度同步, 或者使其成定比关系。
有一种行程开关, 它是那种带有开关的单向阀, 其阀杆存在两个位置, 其中一个位置是能使油路保持通畅的, 而另一个位置则是会让油路处于断开状态的。
