近期, 不少同学查询关乎汽车变速箱的问题, 实际上对于变速箱此前我们亦曾著述, 那我们此番就再度予以温习。
汽车变速箱, 是一种机构, 其作用是改变源于发动机的转速以及转矩, 它能够对输出轴和输入轴的传动比进行界定或者实现分档改变。
变速箱存有手动、自动这两种类型, 手动变速箱主要是由齿轮以及轴所构成, 借由不一样的齿轮组合进而产生变速变矩, 而自动变速箱AT是由液力变扭器、行星齿轮以及液压操纵系统所组成, 依靠液力传递以及齿轮组合这种方式来达成变速变矩。
01 手动变速箱
采用手动操作方式来改变传动比的变速装置, 被称作手动变速箱, 它也被叫做手动变速器, 简而言之就是MT, 也就是机械式变速器, 其工作原理是, 一定要借助手动去拨弄变速杆, 也就是俗称的“挡把”, 方可实现变速器内部齿轮啮合位置的更改, 依靠这样的方式来改变传动比, 进而达成变速的目标。
手动变速器工作原理

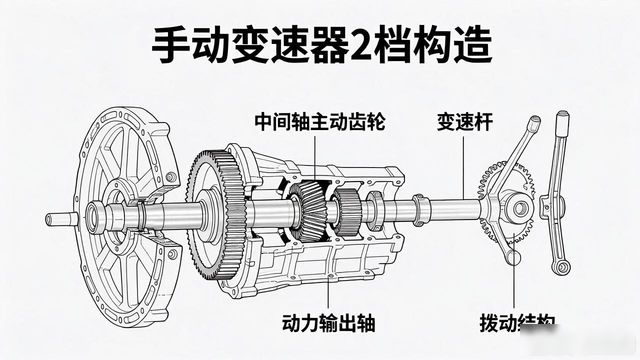

改换中间轴之上的主动齿轮, 需借助拨动变速杆来达成, 借由大小各异之上的齿轮组合, 与动力输出轴相衔接, 进而变换驱动轮的转矩与转速。以下所展现的乃是予以简化的手动变速器（处于2档时）的构造图形体。
发动机的动力输入轴借助一根中间轴, 以间接的方式跟动力输出轴相连, 如上图所呈现, 动力输出轴上及中间轴的两个齿轮（红色与蓝色）, 会伴随发动机输出一同转动, 然而要是同步器（紫色）没起到接合作用, 动力输出轴上的两个齿轮（蓝色）便只能在该轴上周转（也就是不会促使输出轴转动）, 图里同步器处于中间状况, 这等同于变速器挂上空档。
当变速杆朝左边移位这时同步器会向着右边移动从而与齿轮接合注意如已呈现之上图片通过中间轴带动的齿轮发动机产生的动力会把动力传送给动力输出轴。
手动变速箱的工作原理视频
